標準的な接続構成を知りたい

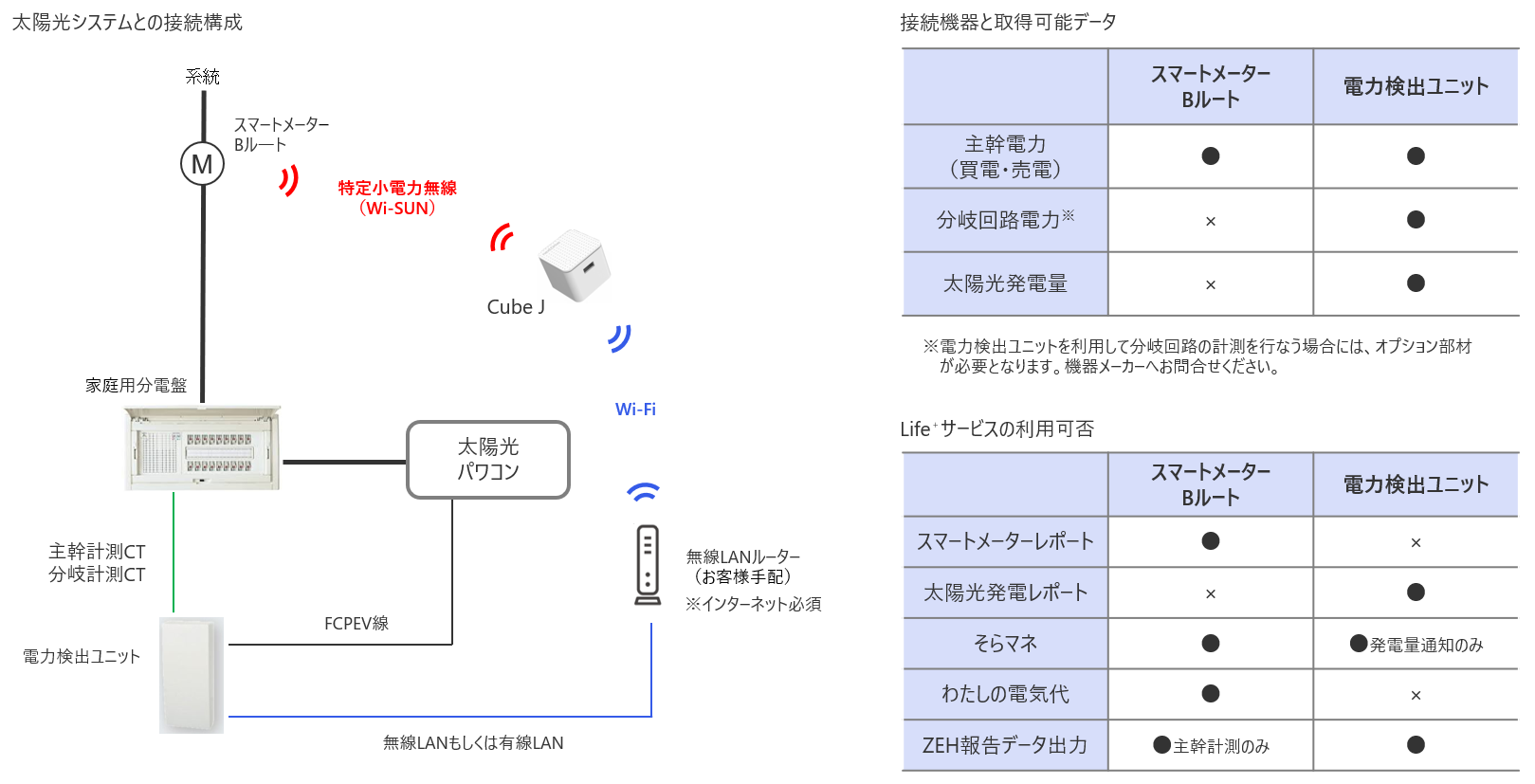

1．太陽光システムとの接続構成｜電力検出ユニット利用

電力検出ユニットを利用して太陽光発電システムと接続する場合の標準的な接続構成は以下の通りです。

※本構成は代表的な構成であり、利用する機器のメーカーによって構成が変わる可能性があります。

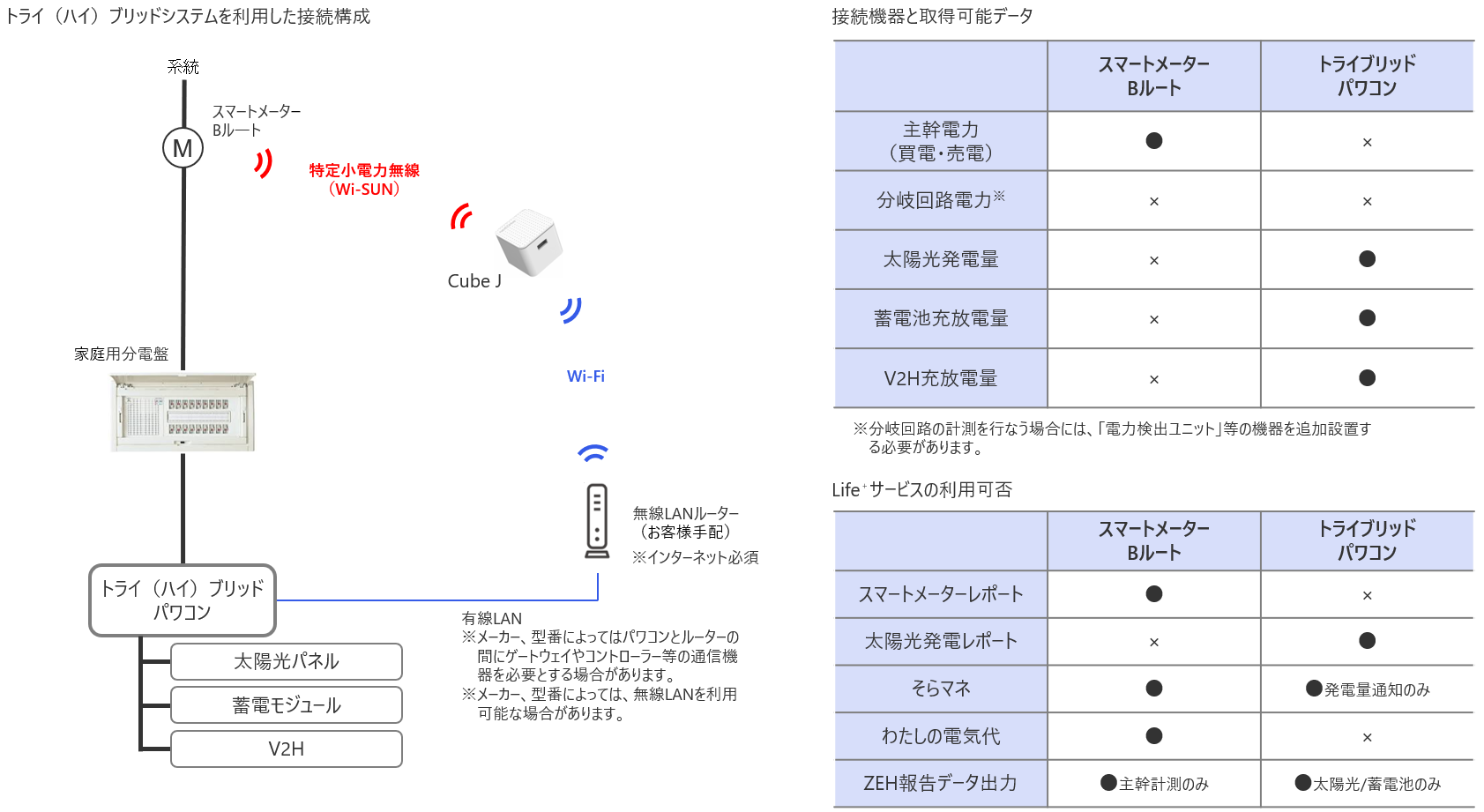

2．トライ（ハイ）ブリッドシステムを利用した接続構成

トライ（ハイ）ブリッドを利用した場合の標準的な接続構成は以下の通りです。

※本構成は代表的な構成であり、利用する機器のメーカーによって構成が変わる可能性があります。

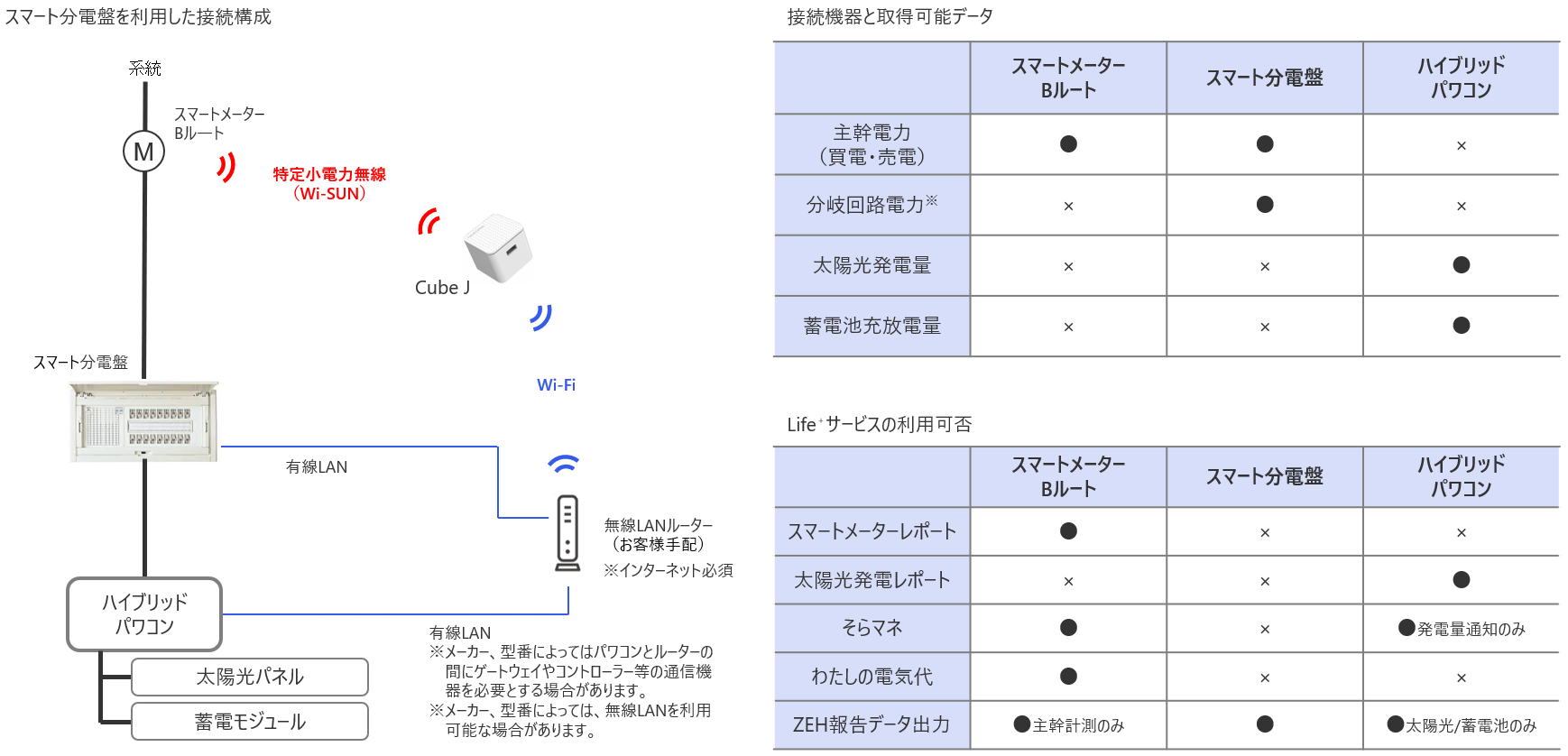

3．スマート分電盤を利用した接続構成

スマート分電盤を利用した場合の標準的な接続構成は以下の通りです。

※本構成は代表的な構成であり、利用する機器のメーカーによって構成が変わる可能性があります。
